DURALOK新型支撐系統
按歐洲標準制造，大力神新型支撐系統中，立桿、橫桿、斜桿直徑均為48.3mm，壁厚3.2mm，材質為Q345B，該支撐系統廣泛應用于航空港、鐵路工程、公路橋梁、地鐵場段、地鐵車站、水利水電、房建工程等領域。材料使用量較其他產品顯著降低，節約了施工場地，緩解了運輸堆放壓力、節約了施工時間。
特點

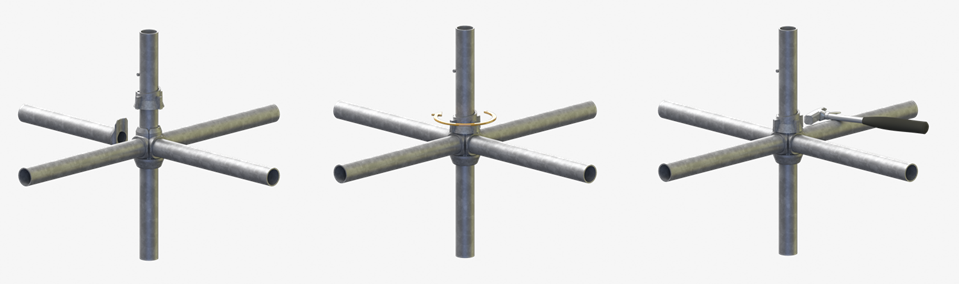

1、橫桿節點采用鍛造工藝制成，根據實驗結果，節點轉動剛度均大于100KN*m/rad（節點轉動剛度直接影響架體的承載力） 2、采用過節點的卡扣式豎向剪刀撐，保證支撐體系的穩定性 3、更高的安全承載能力，單肢立桿極限承載力約為120KN 4、零配件少，且所有零配件均通過熱浸鋅防腐處理，保證產品足夠長的使用壽命 5、多種橫桿規格，可以搭配多種支撐間距（900mm、1200mm、1500mm、1800mm等） 6、體系化設計，立桿、橫桿、斜桿（剪刀撐桿）
產品咨詢產品詳情
資料下載
大力神公司DURALOK新型支撐系統，管材直徑48.3mm、壁厚3.2mm，采用Q345B材質材料制造。
配套使用專用斜桿作為剪刀撐構造材料，使用雙U型鋼作為頂部支撐主楞。大力神專利模型系統為冷彎鋼結構制造，結構輕巧，承載能力強，可以根據結構進行靈活拼接。
立桿采用Φ48.3的低合金管，橫桿節點采用鍛造工藝制成，采用大力神專利斜杠產品，使單根承載力達到7.4噸（極限承載力為12噸）。產品采用熱浸鋅工藝，有極好的耐候性。
1、產品參數對比
各類支架體系參數對比
|
支架體系 |
材質 |
直徑 |
節點轉動剛度 |
斜桿構造 |
頂部系統配套性 |
備注 |
|
大力神新型支撐 |
Q345B |
48.3 |
100 |
專用剪刀撐、過節點 |
鋁梁和U型鋼系統 |
表中數據選自 JGJ166-2016、JGJ231-2010、JGJ300-2013等行業標準。 |
|
承插盤扣式 |
Q345B |
60.3/48.3 |
20 |
專用剪刀撐、過節點 |
無 |
|
|
傳統碗扣式 |
Q235 |
48.3 |
25 |
不過節點 |
無 |
|
|
扣件式 |
Q235 |
48.3 |
35 |
不過節點 |
無 |

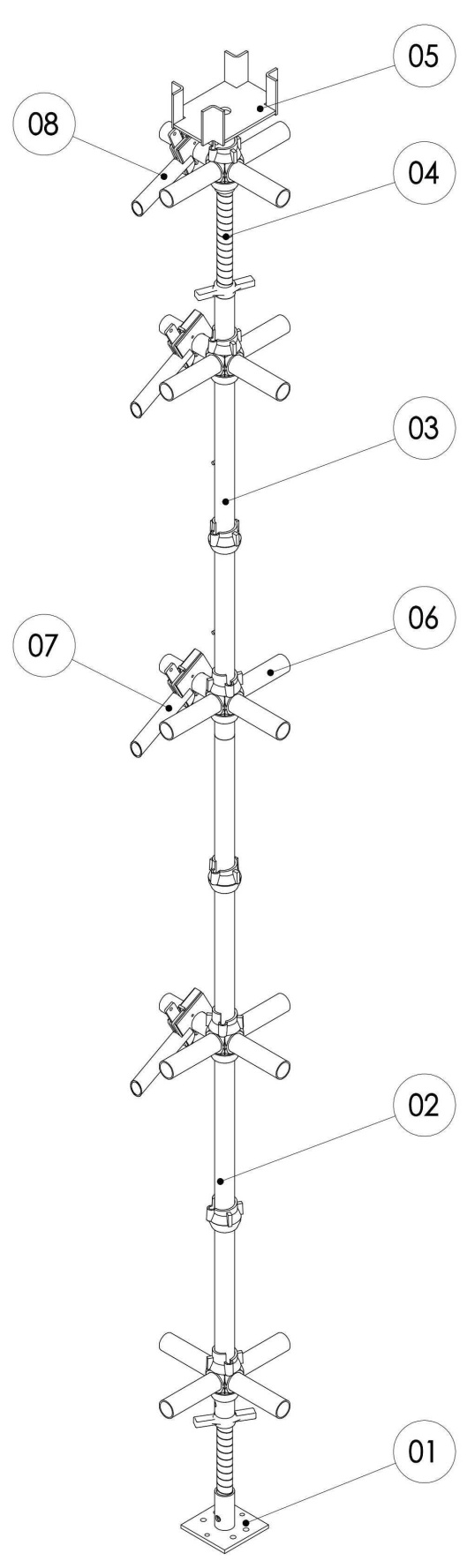

2、產品構件
|
|
Pos.01= 可調節地托 |
|
Pos. 02= 帶接長管的立桿 |
|
|
Pos. 03= 不帶接長管的立桿 |
|
|
Pos. 04= 可調絲桿 |
|
|
Pos. 05= 帶碗扣頂托 |
|
|
Pos. 06= 橫桿 |
|
|
Pos. 07= 豎向斜桿 |
|
|
Pos. 08= 可調斜桿 |
3、產品特點
大力神新型支撐系統具有以下優點：

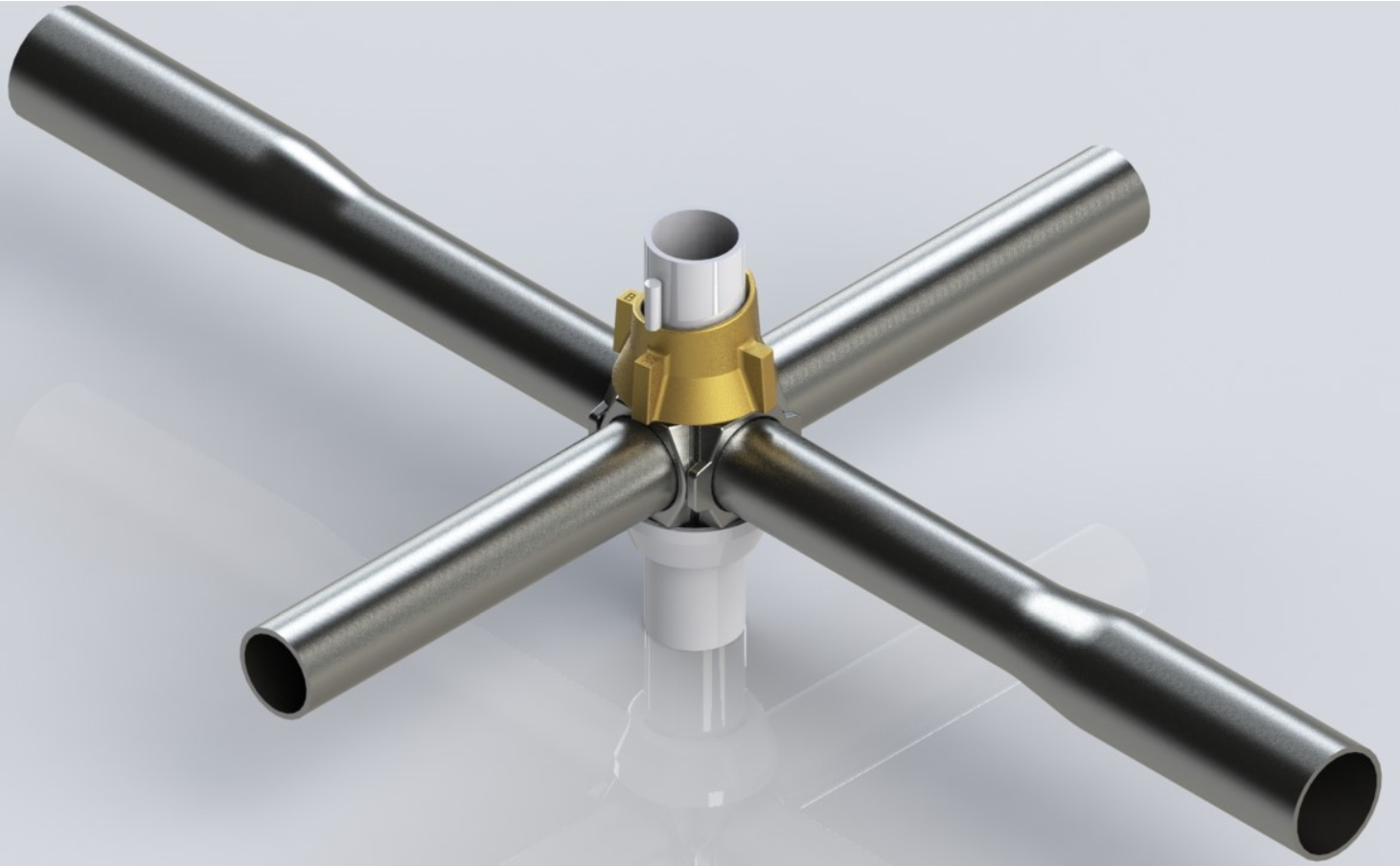

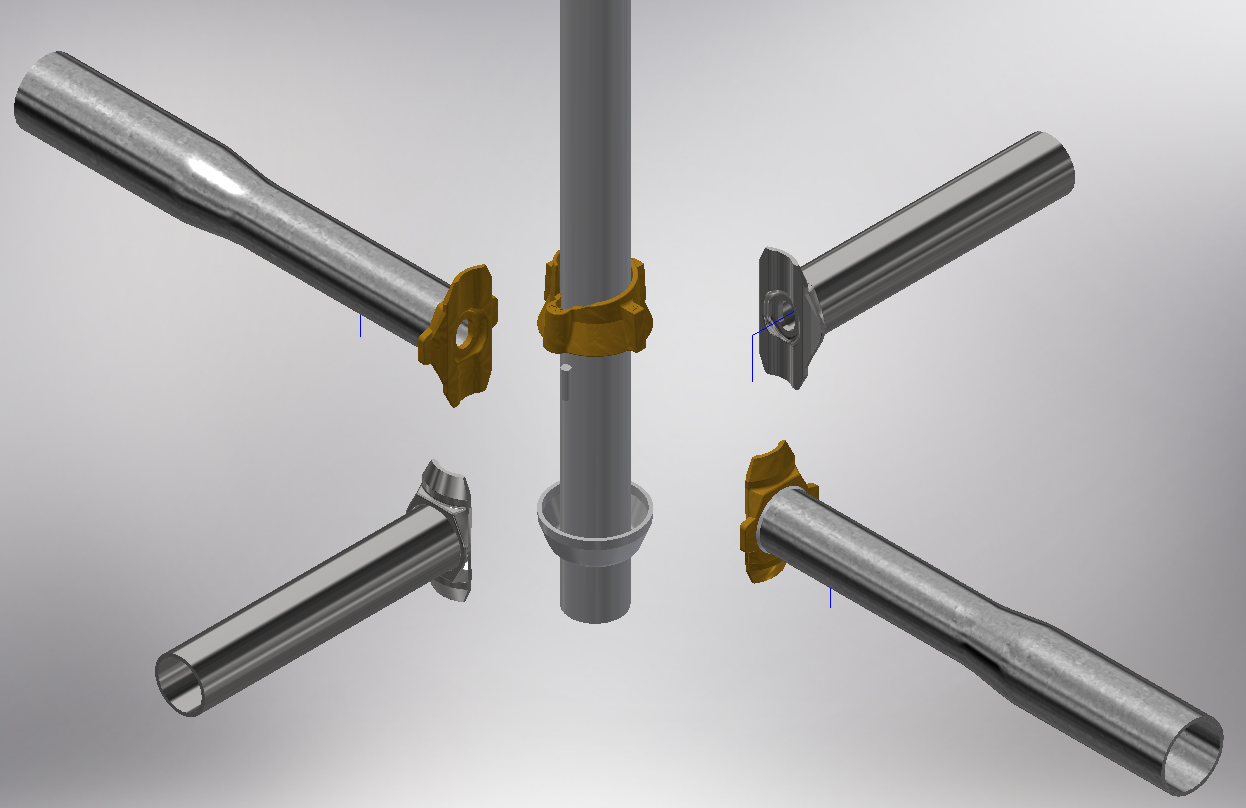

· 橫桿節點采用鍛造工藝制成，根據實驗結果，節點轉動剛度均大于100（節點轉動剛度直接影響架體的承載力）
· 采用過節點的卡扣式豎向剪刀撐，保證支撐體系的穩定性
· 更高的安全承載能力，單肢立桿極限承載力約為120KN
· 零配件少，且所有零配件均通過熱浸鋅防腐處理，保證產品足夠長的使用壽命
· 多種橫桿規格，可以搭配多種支撐間距（600mm、900mm、1200mm、1500mm、1800mm等）
· 體系化設計，立桿、橫桿、斜桿（剪刀撐桿）連接簡單、牢靠，搭拆便捷
4、產品創新

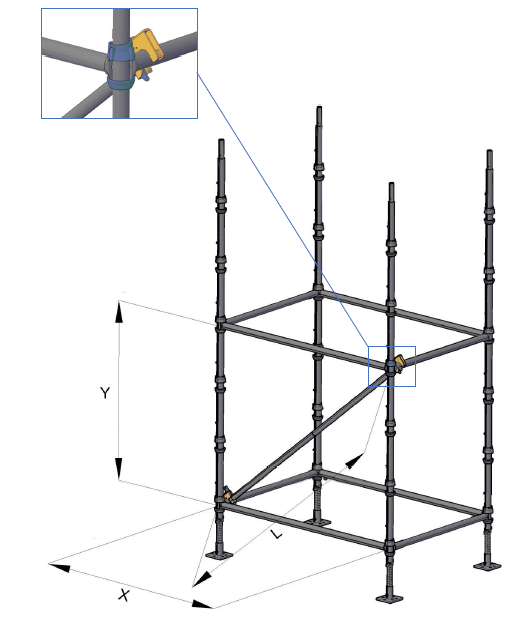

過節點的專利斜桿

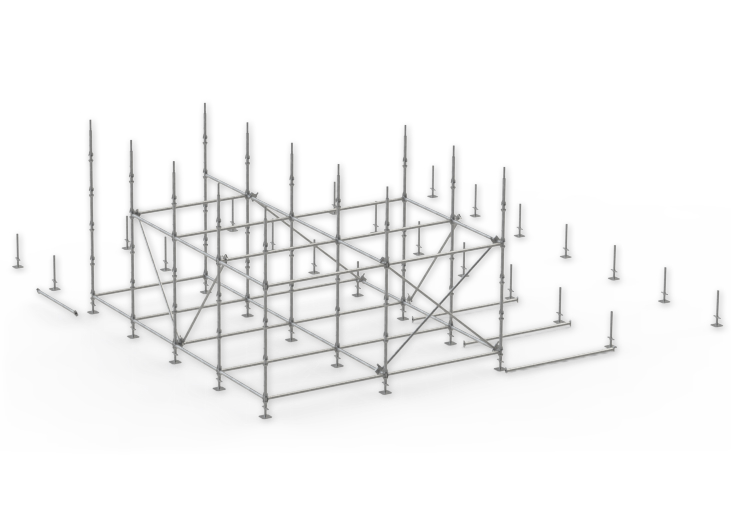

水平荷載橫向?qū)?/u>

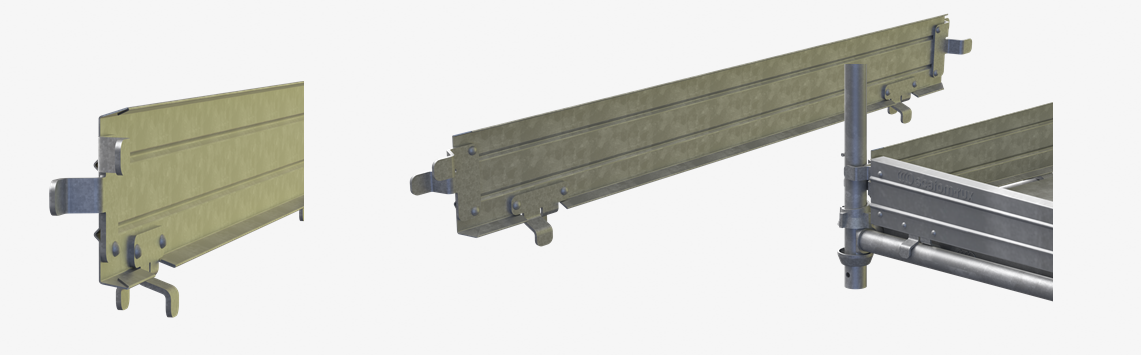

踢腳板
